粉料輸送斗式提升機
產品描述：NE板鏈斗式提升機是應用最廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。采用自流式裝料，重力式卸料。鏈條是優質合金鋼高強度板式鏈條
咨詢熱線：13072684455
產品詳情
粉料輸送斗式提升機
NE系列板鏈?zhǔn)教嵘龣C(jī)是引進國內外先進技術開發的產品。該系列提升機適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200℃，提升高度較高40m。其特點主要有：提升范圍廣，輸送能力大，驅動效率小，流入式喂料，重力誘導式卸料，使用壽命長，密封性好，運行平穩可靠，操作維修方便，結構緊湊、剛性好、運行費用低。
主要結構：
1、運行部件：由料斗和套筒滾子鏈組成； 2、驅動裝置(左、右裝配)：由驅動平臺、驅動組合(減速器、電機、液力耦合裝置)、傳動鏈組成； 3、上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器； 4、中部機殼：標準節(2m)和非標節(1～1.5m)，包括帶檢視門的中間節； 5、下部裝置：下部機殼、進料口、尾軸裝置、張緊裝置。
1、運行部件：由料斗和套筒滾子鏈組成； 2、驅動裝置(左、右裝配)：由驅動平臺、驅動組合(減速器、電機、液力耦合裝置)、傳動鏈組成； 3、上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器； 4、中部機殼：標準節(2m)和非標節(1～1.5m)，包括帶檢視門的中間節； 5、下部裝置：下部機殼、進料口、尾軸裝置、張緊裝置。
NE板鏈斗式提升機工作原理:
NE板鏈?zhǔn)蕉肥教嵘龣C(jī)系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。NE板鏈?zhǔn)蕉肥教嵘龣C(jī)規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
NE系列板鏈斗式提升機產品概述
NE板鏈斗式提升機是應用最廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。采用自流式裝料，重力式卸料。鏈條是優質合金鋼高強度板式鏈條，耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送，物料溫度在250℃以下。
NE系列板鏈斗式提升機主要結構
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

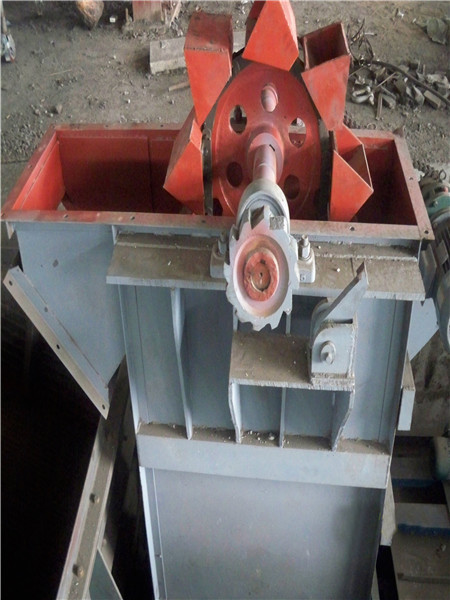

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
NE斗式提升機的主要特點：
1、輸送能力大。該系列斗式提升機是國內同類提升機中相近結構尺寸輸送量較大的提升機，提升量為50m3/h～500m3/h?！ ?/span>
2、提升范圍廣。這類斗式提升機對物料的種類、特性要求少。不僅能提升一般的粉料、小顆粒料，而且可提升磨琢性較大的物料，要求溫度≤200°C?！ ?/span>
3、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30％?！ ?/span>
4、提升高度高。采用板鏈?zhǔn)礁邚?qiáng)度鏈條，在額定輸送量下提升高度可達60米?！ ?/span>
5、操作、維修方便，易損件少。
6、本斗式提升機結構鋼性好，精度高。機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮。綜合成本低，密封性能好，節能環保且維護少。
NE系列板鏈斗式提升機技術參數表
型號 提升量(平方米/小時) 物料最大塊度
占百分比%
10 25 50 75 100
NE15 15 65 50 40 30 25
NE30 32 60 75 58 47 40
NE50 60 90 75 58 47 40
NE100 110 130 105 80 65 55
NE150 170 130 105 80 65 55
NE200 210 170 135 100 85 70
NE300 320 170 135 100 85 70
NE400 380 205 165 125 105 90
NE500 470 240 190 145 120 100
NE600 600 240 190 145 120 100
